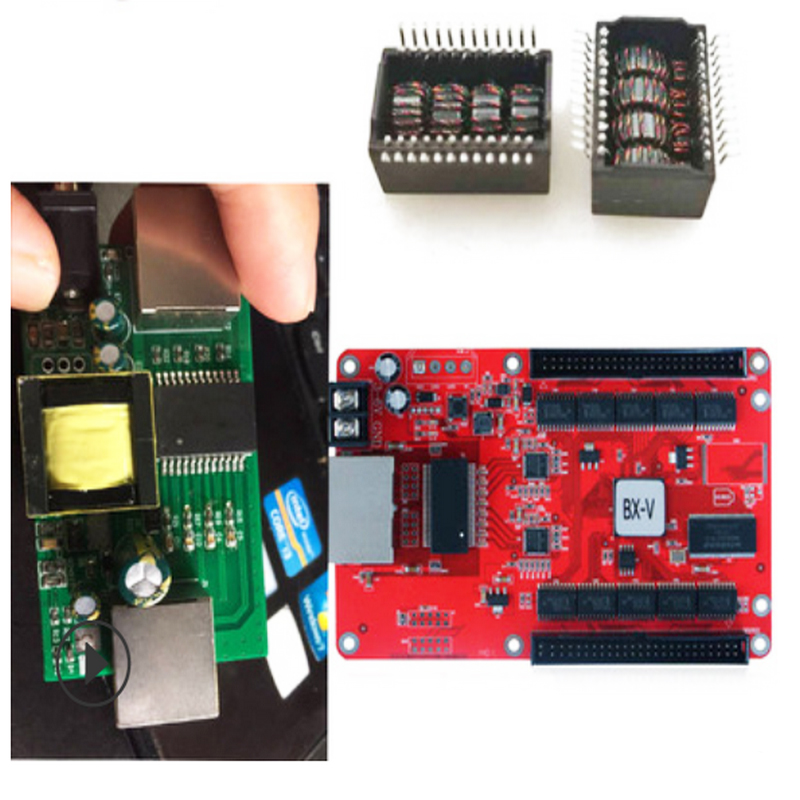

芯片PHY与网络变压器的连接方式

1）电流驱动型的PHY，

2线共模电感只能放在线缆（RJ45）侧。

3线共模电感要放在PHY侧。

若为2线共模电感+自耦变压器形式，自耦变压器放在RJ45侧

网络变压器的中心抽头接VCC，VCC为PHY的供电电压

2）电压驱动型的PHY，

2线共模电感可以放在PHY侧或线缆侧。

3线共模电感要放在PHY侧。

若为2线共模电感+自耦变压器形式，自耦变压器放在RJ45侧 网络变压器的中心抽头接对地电容。
